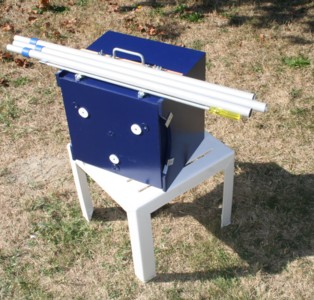

Newton 200/1200, poids 10kg, encombrement rangé 28x33,5cm, "Push to" par cercles digitaux avec encodeurs NAVIGATOR relié par Bluetooth, chauffage du secondaire et structure à 3 tubes rétractables
 |
CONCEPT
Le but était de construire un télescope de 200 mm transportable, surtout pour observer des étoiles variables en visuel. Plus précisement je souhaitais que ce télescope ne tienne pas trop de place dans un coffre de voiture. Je ne pense pas l'emporter en avion. Ou alors pas en bagage cabine.Je disposai déjà d'un miroir 200/1200 et d'un porte oculaire à cabestan ASTAM en 31,75 qui n'est pas le meilleur du monde en terme de poids et précision, mais qui est largement suffisant pour un usage en visuel.
De plus, je souhaitais pouvoir adapter mon système de pointage de type "PUSH TO" que j'utilise déjà sur deux autres montures. C'est le NAVIGATOR de Jan Grecner. Ce système fonctionne en liaison avec le logiciel Cartes du ciel sur PC ou Astromist sur PALM. Une batterie est donc nécessaire et une liaison bluetooth utile. L'encombrement lié à ce système que je possédais déjà ne me permettais pas de "recopier" intégralement des télescopes existants.
Toutefois, je me suis beaucoup inspiré au départ du télescope construit par Peter Pekurar
Dans un échange d'email il m'a donné quelques conseils sur la structure à 3 tubes qui se sont avérés fort judicieux.
Ensuite, je souhaitais que le miroir soit relativement protégé par une boîte d'une hauteur égale à 1,5 fois le diamètre du miroir, ce qui commence à fixer les dimensions.

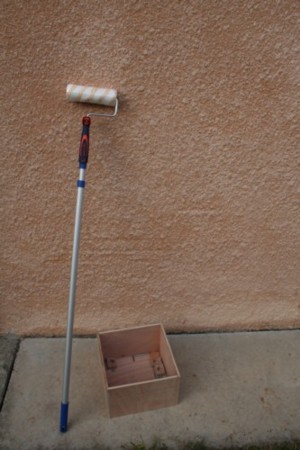

Enfin, je suis tombé sur une promo dans un magasin de bricolage. 9 euros le manche télescopique en aluminium avec le rouleau. J'avais besoin de rouleaux pour des travaux de peintures. J'en ai pris 3 et j'ai gardé les tubes pour le télescope avec une vague idée de ce que j'allais faire. |
 |
LES GRANDES LIGNES DE LA CONSTRUCTION
Vous trouverez pas mal d'infos aussi dans la partie montage.
Au début, j'avais fait un seul anneau, j'ai ressentis un effet de "twist" qui a complètement disparu avec le second anneau. De plus le porte oculaire n' a plus aucune flexion même avec des oculaires lourds. La collimation ne bouge pas quelque soit la position. Un télescope de voyage c'est toujours un compromis : poids, rigidité, protection des optiques,montage ...
A chacun de voir ...

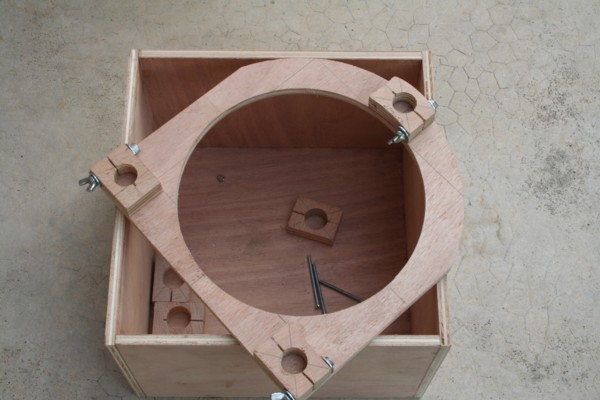

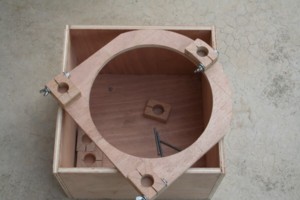

Tout est en contreplaqué de 10mm, CtBX du casto. Sauf les Tourillons en 15mm et la plaque du porte oculaire en 18mm.
J'ai utilisé une défonceuse pour les cercles.
Au début j'avais placé le porte oculaire plus décalé vers l'arrière comme sur certains télescopes du commerce. Après les premiers essais je suis revenu à la solution présentée. Je n'étais pas à l'aise.

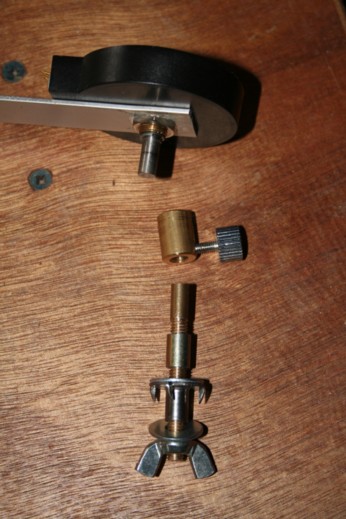

Je met ici un lien vers le système d'axe l'azimut. AXE
Il fallait prévoir l'adaptation de l'encodeur. Il y a un coupleur coaxial Conrad avec une vis moletée de récup.
|
 |
| L'ARAIGNEE ET LE SUPPORT DU SECONDAIRE |
 |
| LE BARILLET |
 |
| LE MONTAGE |
 |
LES TESTS ET LE BILAN
Je suis satisfait du résultat. Tout fonctionne bien, les mouvements sont doux, le télescope est équilibré. Les cercles digitaux fonctionnent parfaitement, la collimation est stable. La rigidité est excellente. Je ne regrette pas d'avoir choisi le système à 3 tubes. Un peu par goût de la nouveauté. Mais je ne sais pas si cela est transposable à des télescopes plus massifs.
Je n'ai pas fini le raccordement du chauffage du secondaire. Il y encore du travail !
Comme d'habitude, en bricolant un télescope, j'ai appris énormément de choses. J'y ai pris beaucoup de plaisir et je me suis énervé aussi parfois, mais c'est le jeu. Je ne sais pas combien de temps j'y ai passé. Je n'avais pas de plan précis et j'ai réfléchis et inventé au fur et à mesure, en m'inspirant beaucoup du WEB et en fonction des éléments que je trouvais en récup et dans les magasins.
Le pire pour moi c'est la peinture. C'est beau, mais cest long et cela rajoute des épaisseurs qui changent les réglages. Vive la lasure!
L'aspect rétractable n''était pas voulu au départ, c'est le hasard. Je me suis dit que cela ne servait à pas grand chose. Eh bien, finalement cela s'avère pratique. Déjà pour le réglage du foyer, mais aussi le rangement, le transport... Je ne sais pas comment le système télescopique des tubes alu tiendra dans le temps, s'il le faut, je changerai de tubes.
| |
|
|
|
