Beaucoup de photos, c'est plus simple

Dans la boîte je range: le pare lumière, le porte oculaire
et une boîte avec la visserie.
Je peux ranger aussi des oculaires,
mais j'ai autre chose de plus adapté pour cela.

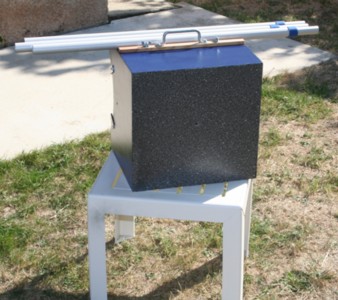

La poignée de transport traverse le rocker
et la boîte du miroir : prudence

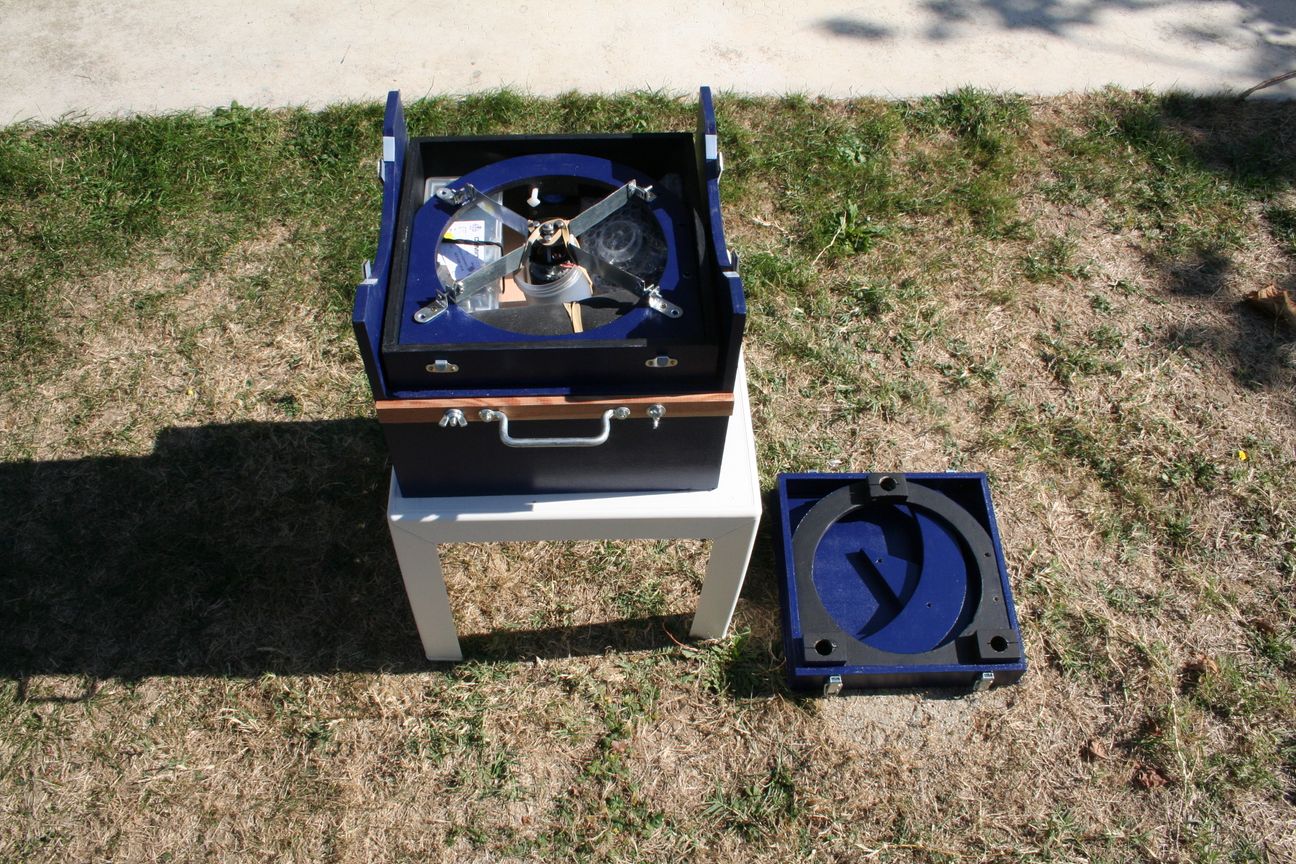

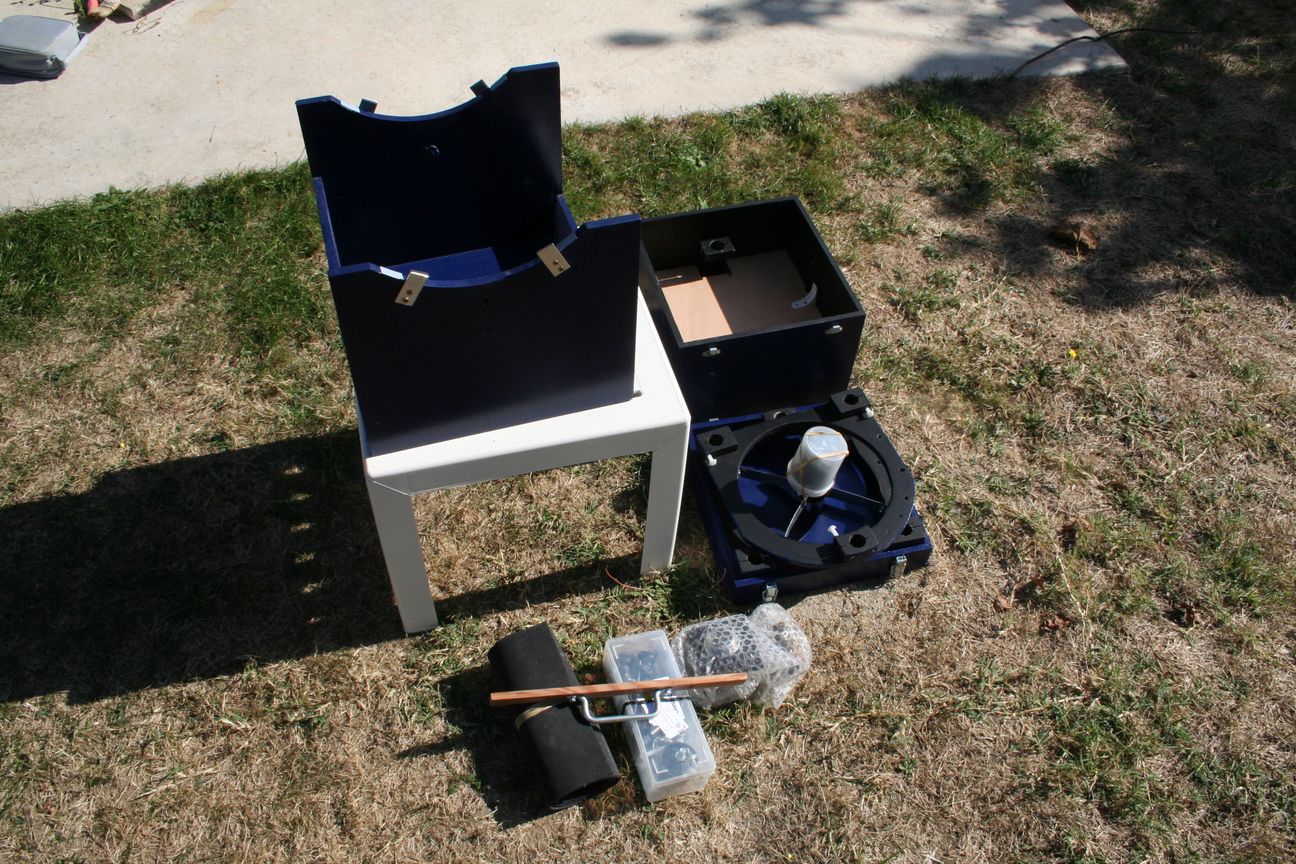

Je déballe

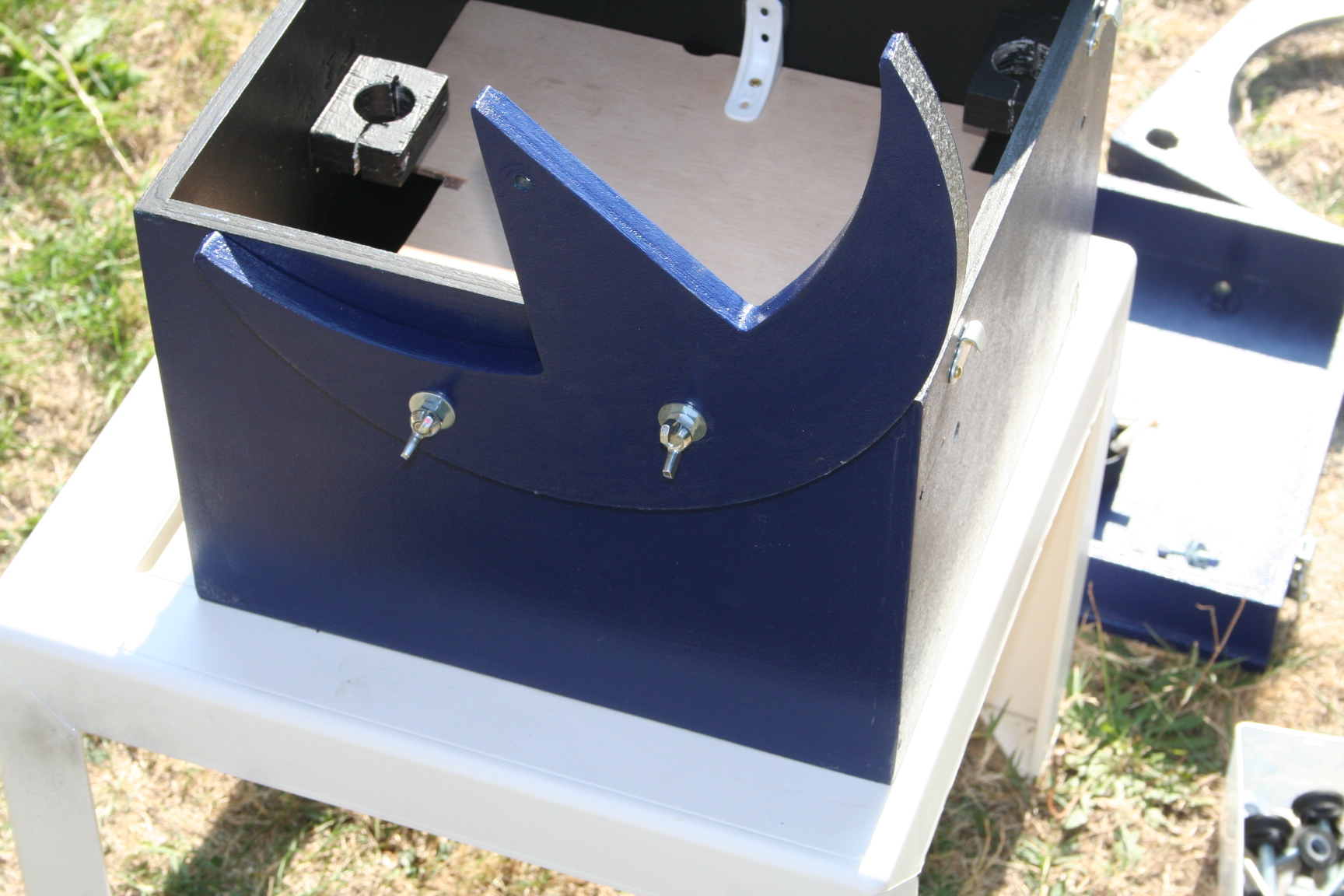

Fixation des tourillons. J'ai fabriqué des vis avec un bout
de tige filetée à l'extrémité duquel un écrou papillon est bloqué
sur un contre écrou.
Des écrous à frapper sont fixés-collés sur la paroi de la boîte.


Mise en place des tubes. Ils ne sont pas fixés dans les trous au fond
de la boîte à miroir, c'est juste un maintien.
J'avais prévu de pouvoir les fixer à ce niveau, mais cela n'est pas
nécessaire.

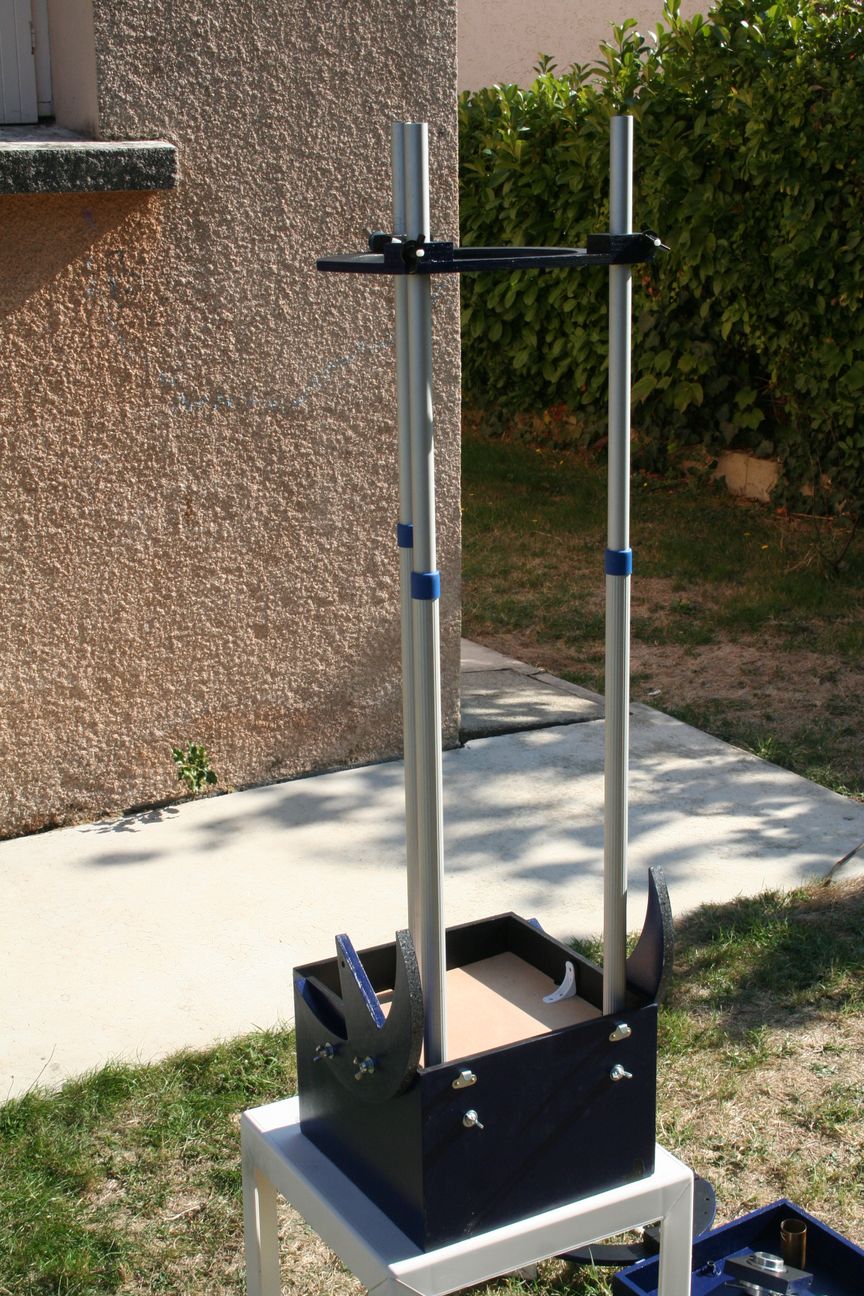

Je place le premier anneau.

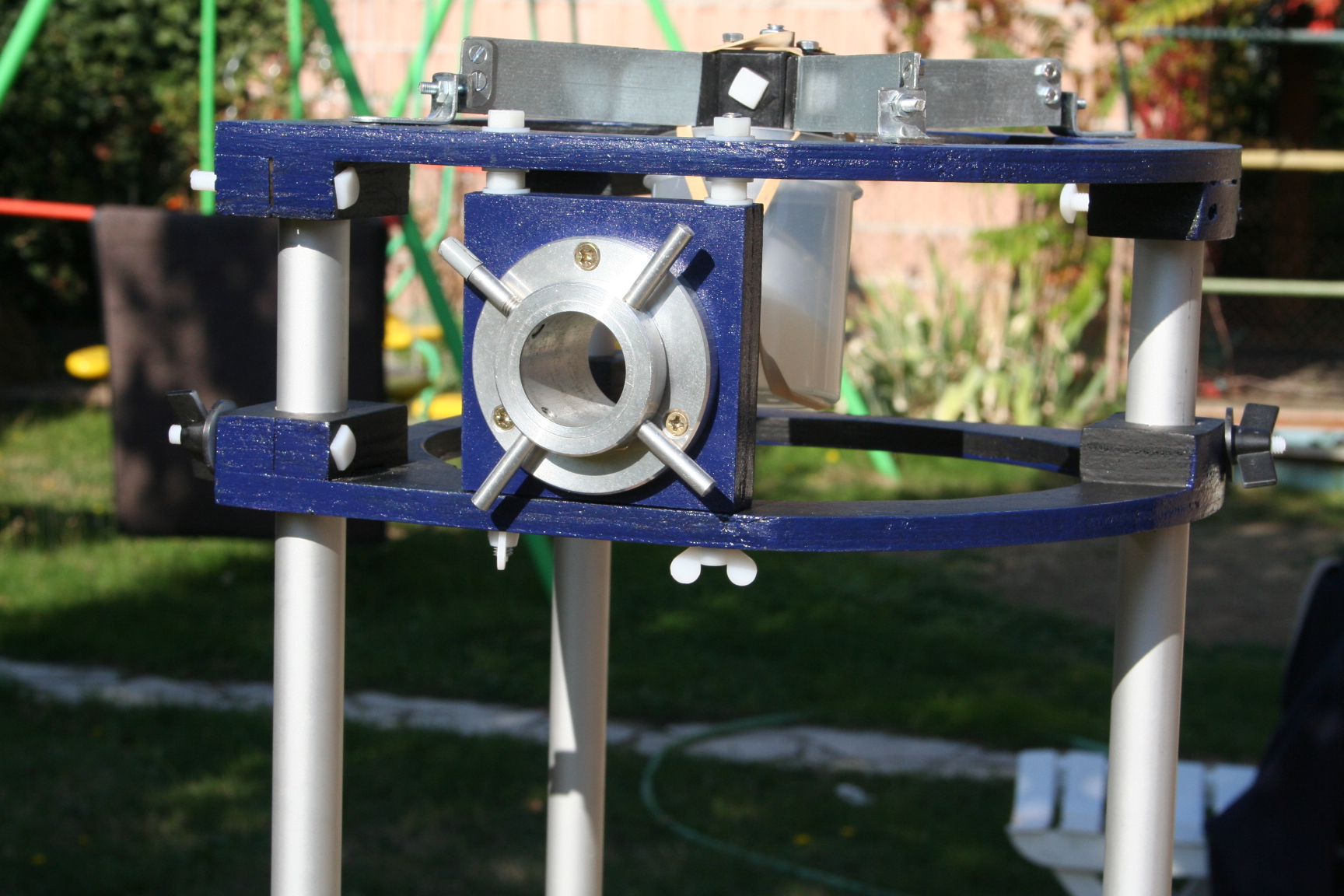

Je monte le porte oculaire et rassemble les deux anneaux.
L'espace entre l'anneau supérieur et le porte oculaire
est dû à une petite erreur de conception, mais avec un
écrou en plus cela passe et la rigidité n'est pas affectée.
Finalement cela me donne un réglage supplémentaire.

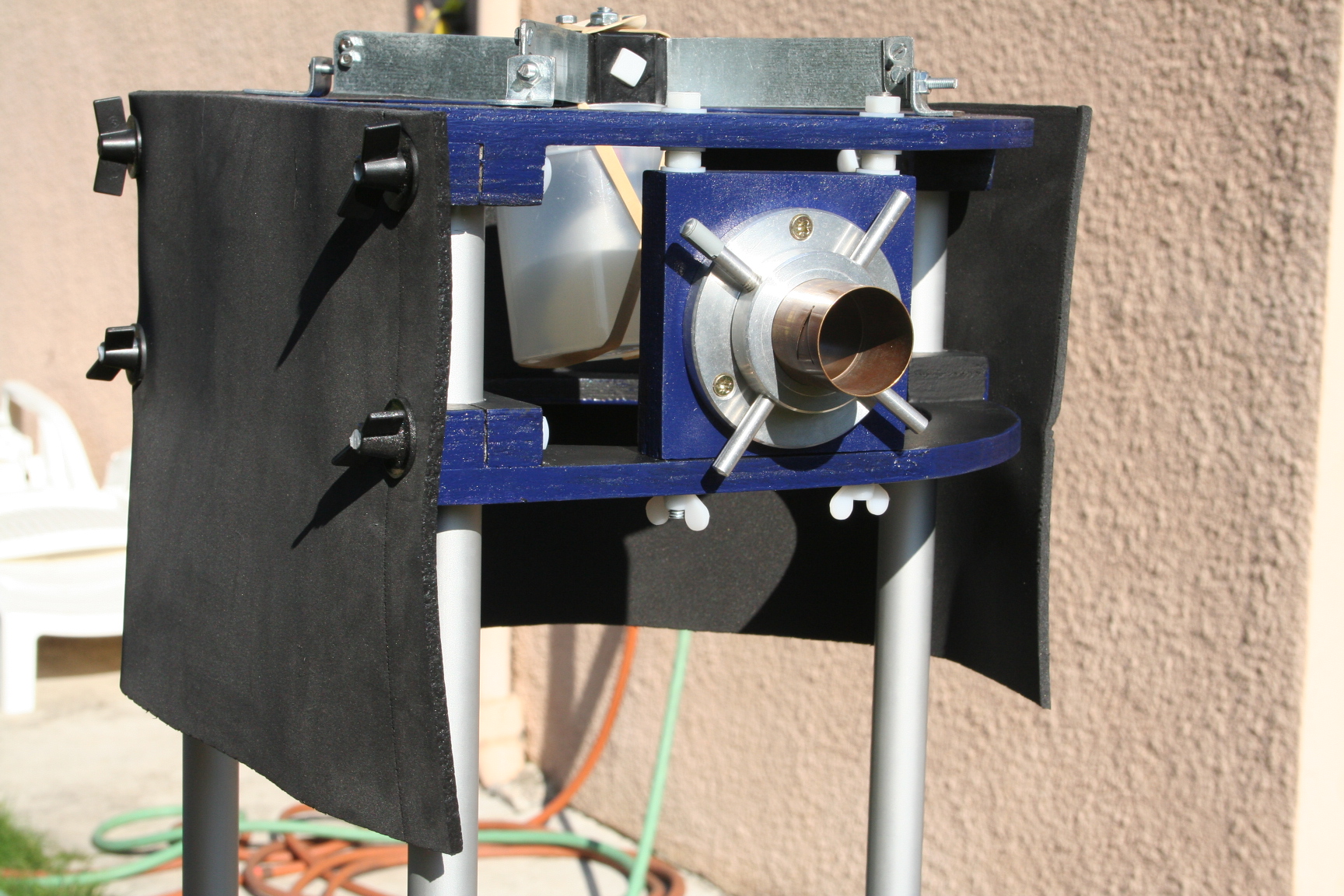

Mise en place du pare lumière, fixé par des écrous en
plastiques à rondelles et ailettes incorporées. (Accessoires WC chez casto).
Le gain de poids en haut du télescope est crucial. La mousse c'est
de la polyéthylène 5 mm,  densité 48kg/m3, de chez MIDI caoutchouc,
Merci pour le tuyau Zapatawin! http://www.midicaoutchouc.com

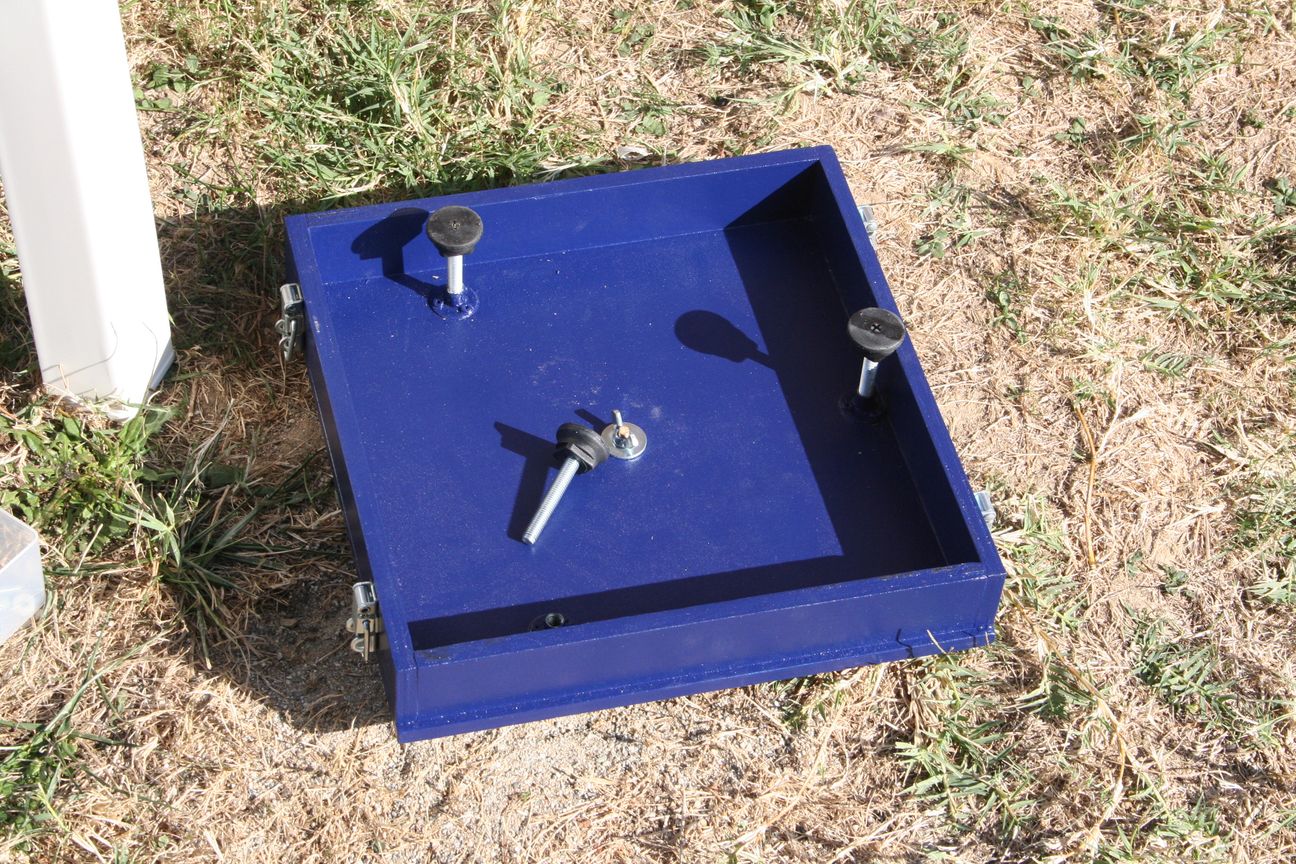

Les pieds réglables sont indispensables. Pour la stabilité
et pour la mise à niveau en mode "PUSH TO".
Les pieds viennent du BHV.


Ces superbes patins en vrai Téflon m'ont été fournis par Dieter Martini,
avec le formica qui va bien.
http://www.dietermartini.de/  et aussi boutique ebay

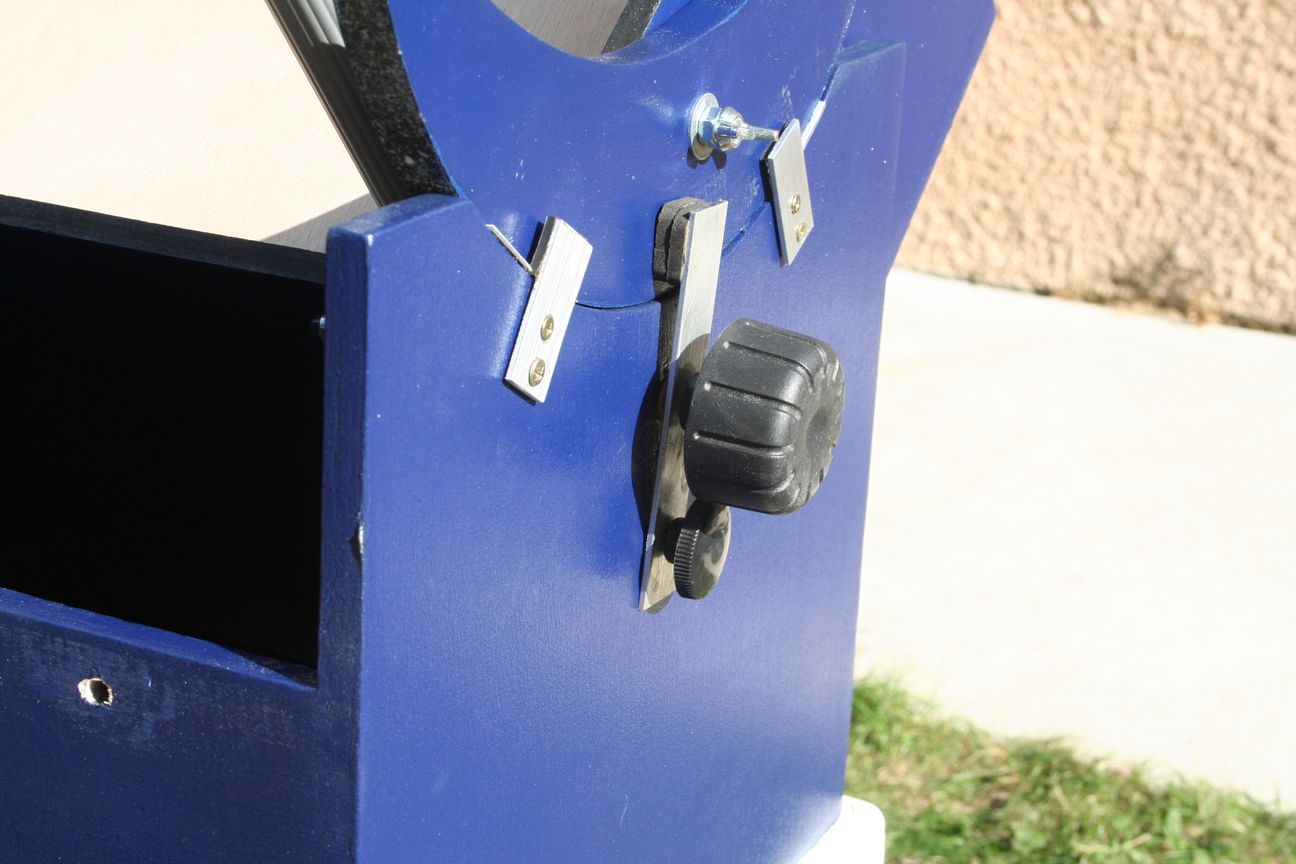

Mon système de frein-blocage,
utile surtout pour garder le pointage quand je change d'oculaire lourd,
genre Pentax et que l'altitude est faible. L'ajustement de la friction
n'est pas utile. Jusqu'à maintenant elle est parfaite. Mais avec le temps ...

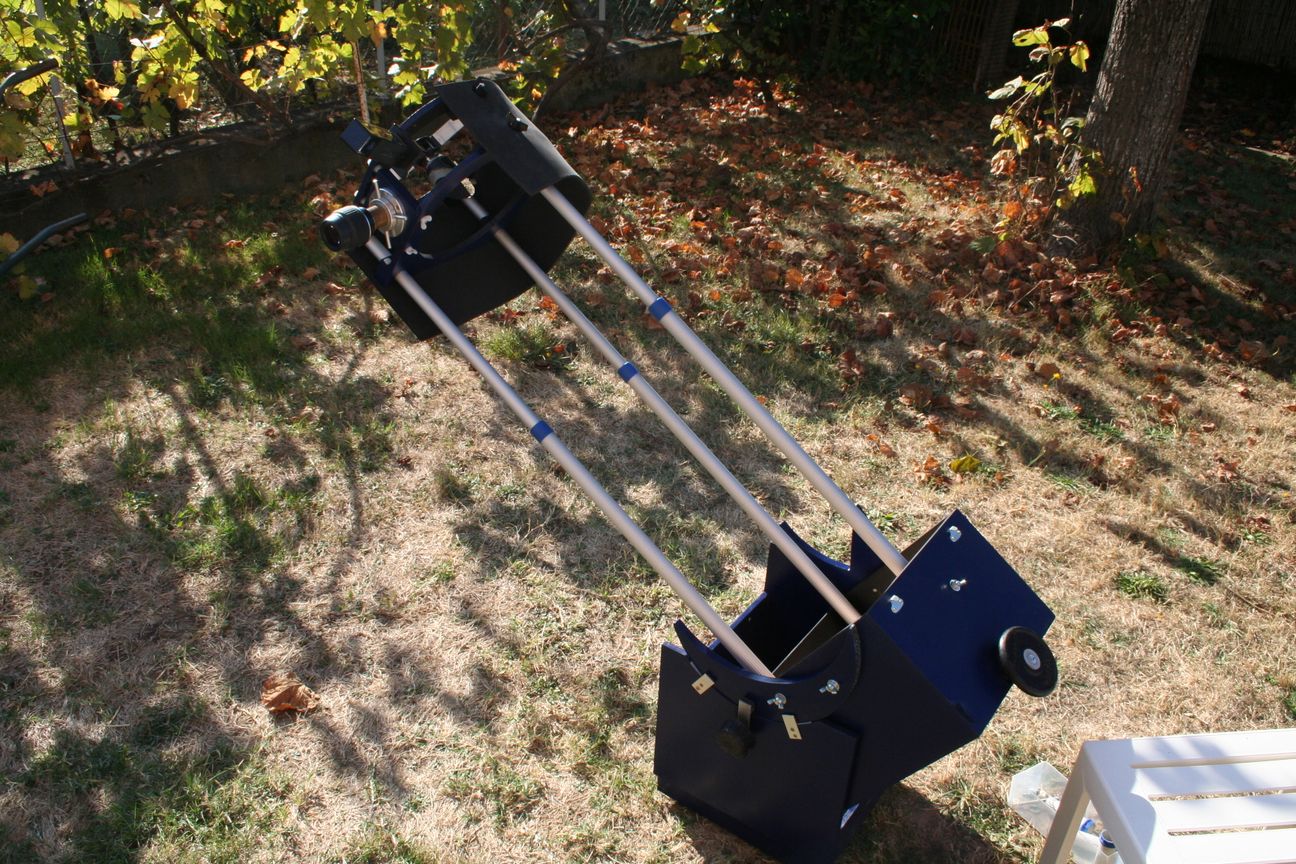

Une vue de l'ensemble monté

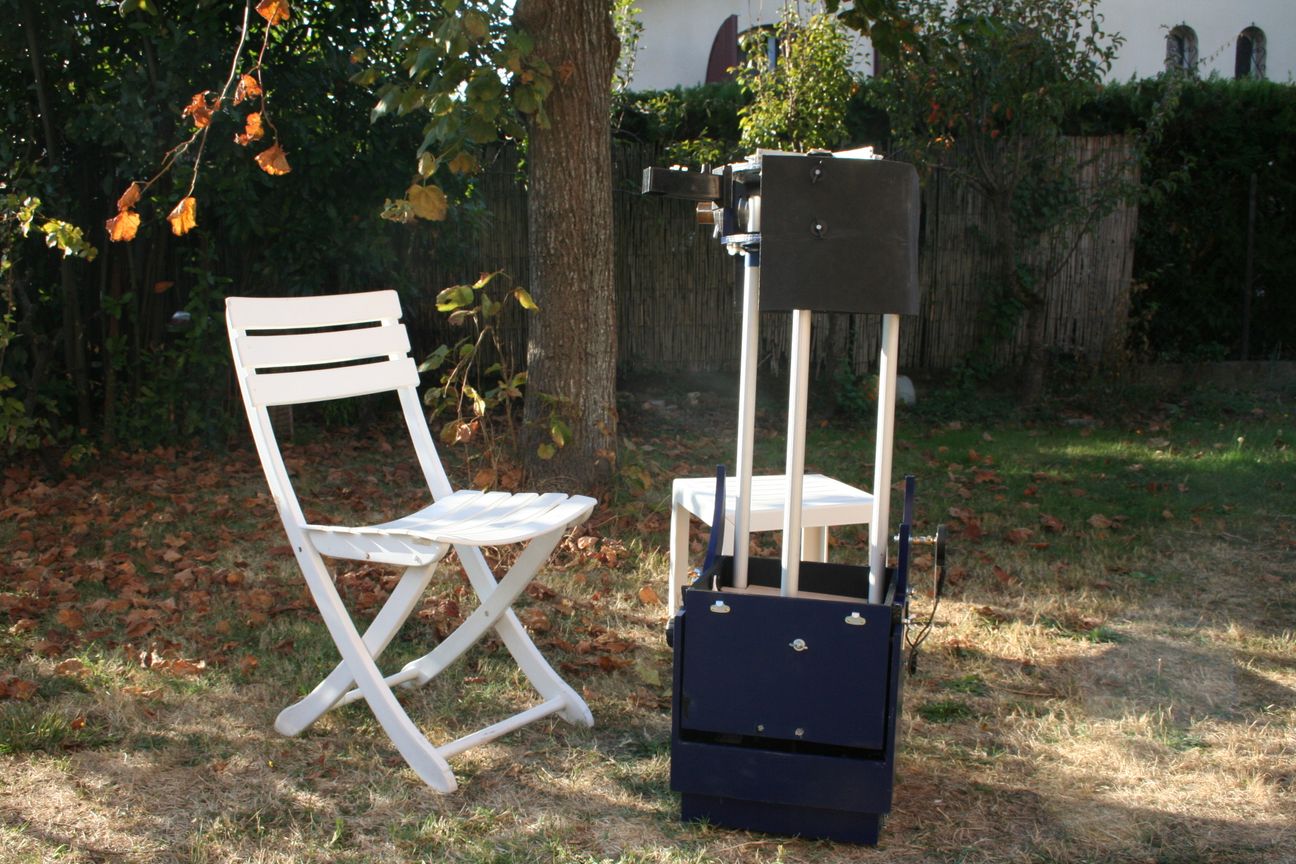

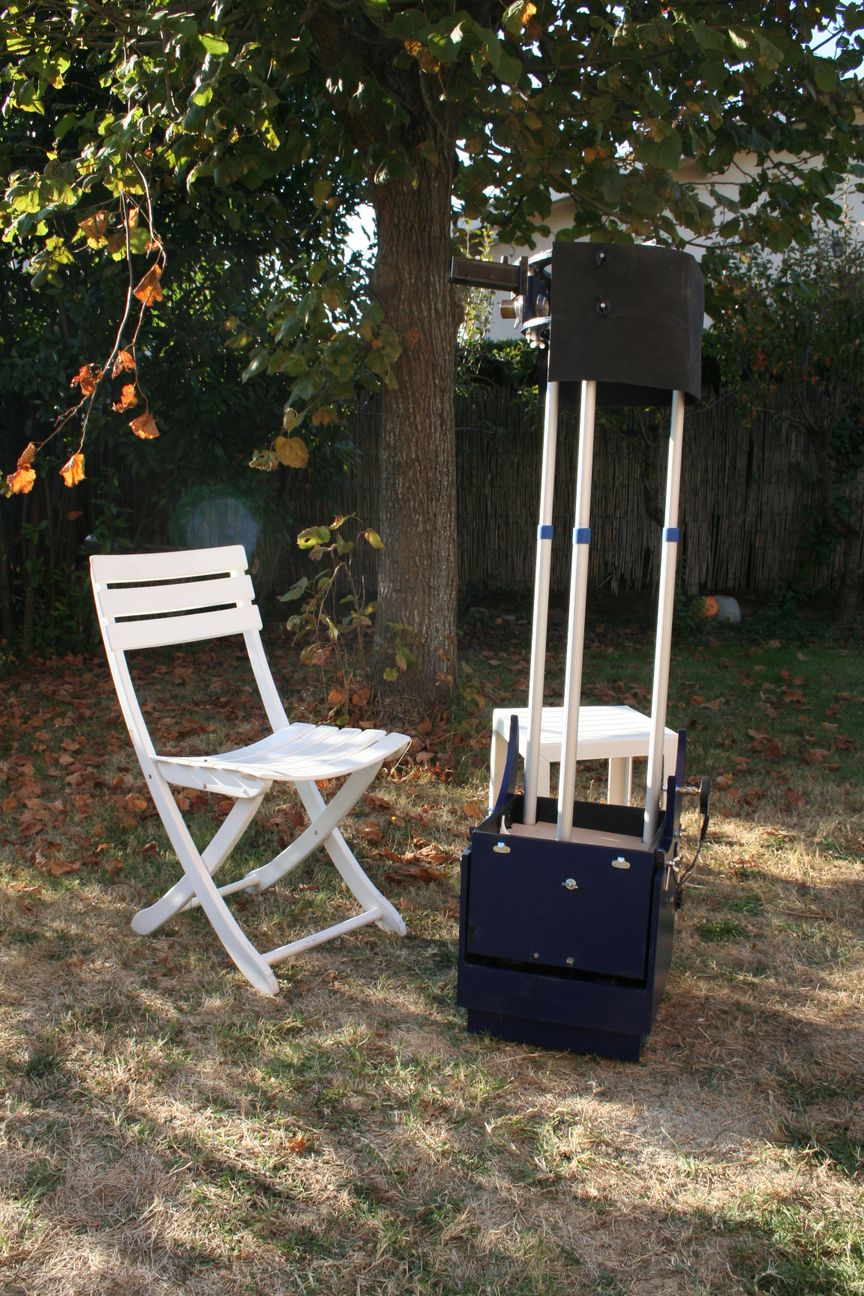

Une vue de l'ensemble monté. Mais rétracté.
C'est pratique pour déplacer le télescope.
Moins de porte à faux, moins fatiguant.
Pratique dans un local avec un plafond bas, pour le rangement ...
Notez que la collimation ne bouge pas, quand on rétracte
et revient en position.


Revenons sur les Pentax. C'est lourd. Il y a une position ou l'équilibrage
devient difficile. Un miroir de 200, ne donne pas beaucoup de latitude pour
l'équilibrage.

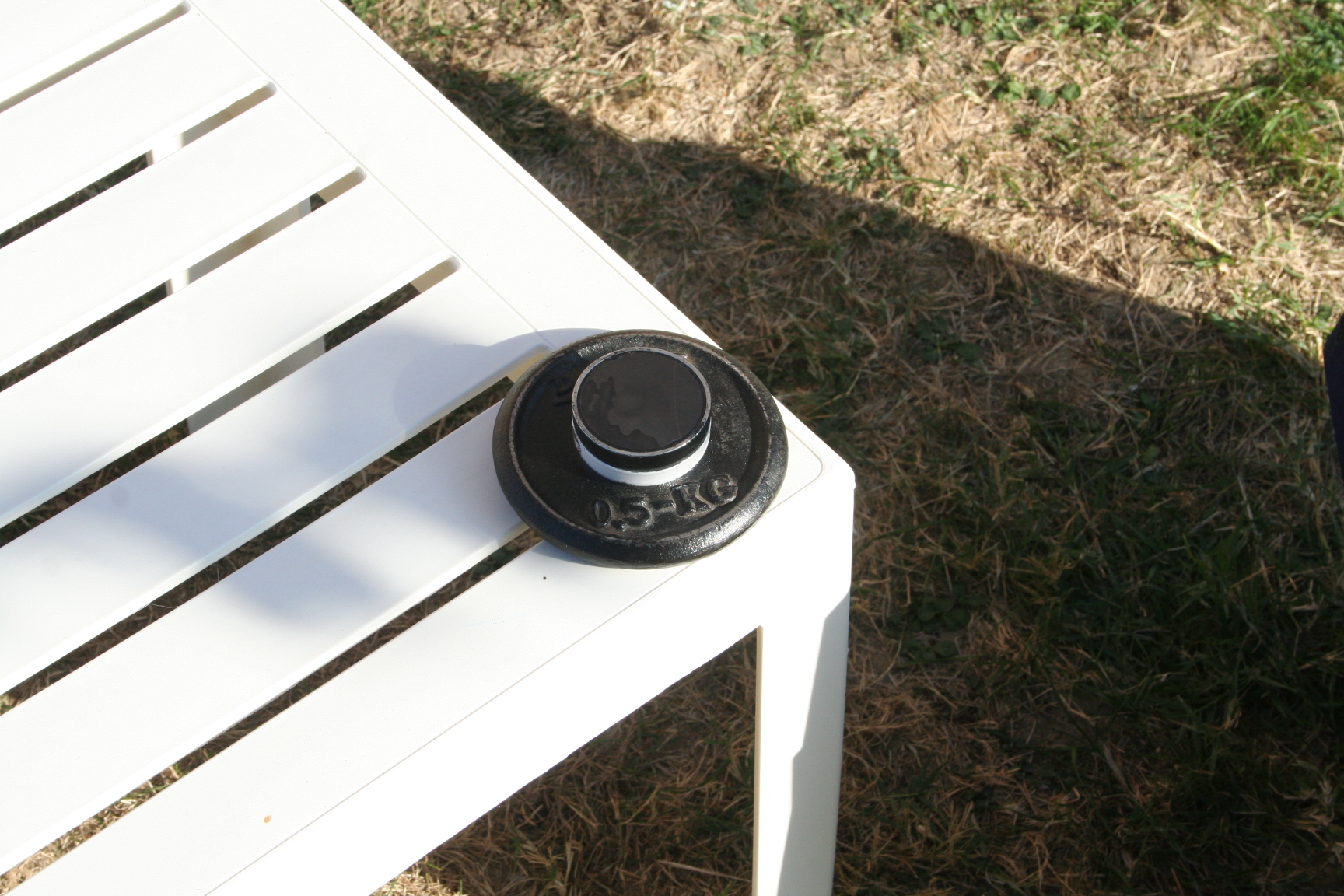

J'ai trouvé plus simple de prévoir un contrepoid de 500g
qui se fixe avec un aimant.(BHV)
Il y a un plaque métallique vissée sur la boîte.


Une vue de l'ensemble monté, avec le contre-poid.
Quand le télescope est vertical, il reste équilibré avec le Pentax.
Avec un Plossl, sans contrepoid, c'est équilibré à toutes les altitudes.

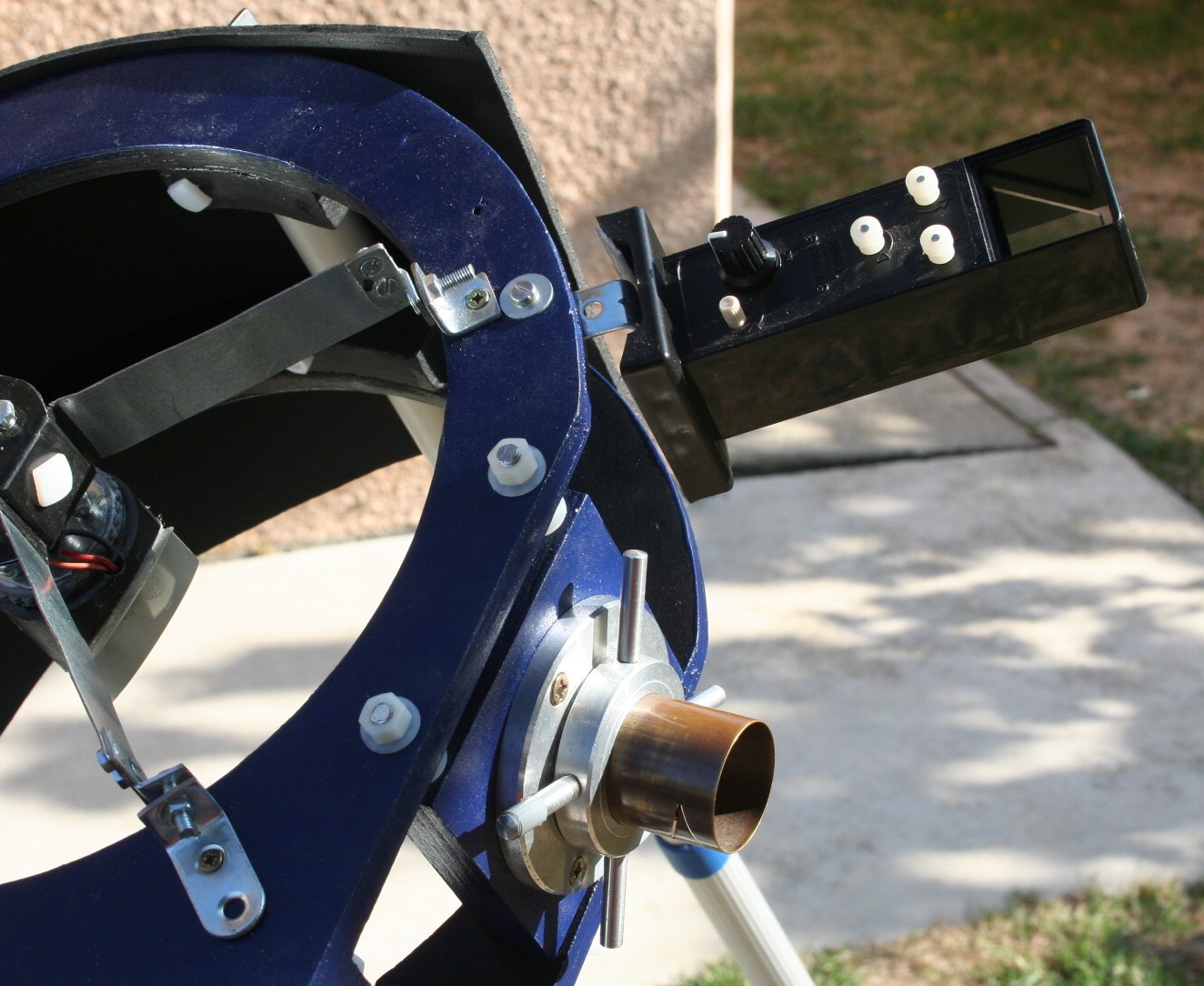

Le chercheur : Quickfinder Rigel. Léger et efficace. Fixation ultra simple.

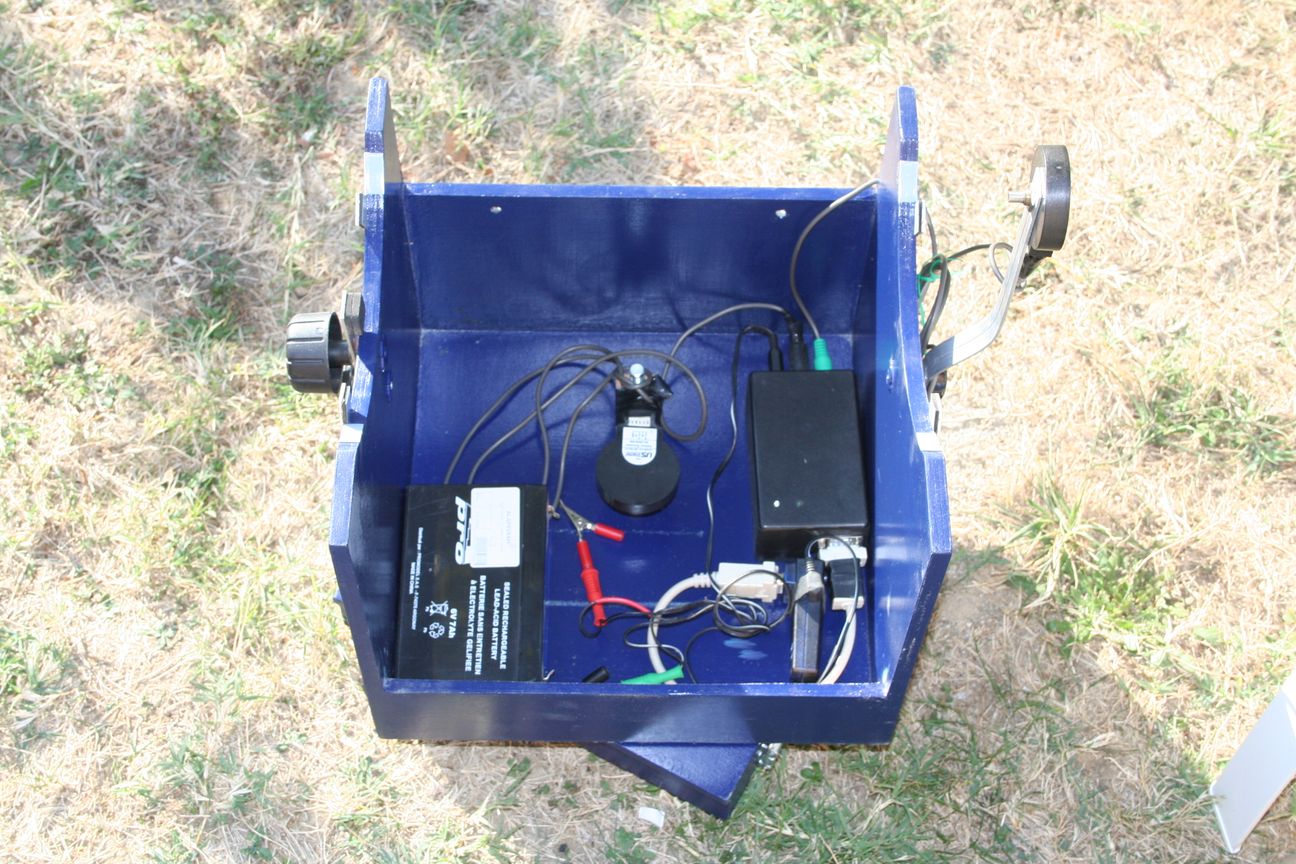

Le système de cercles digitaux. NAVIGATOR. Merci Jan.
Cela fonctionne parfaitement.
Un encodeur US digital, un adaptateur série Blutooth.
Cela fonctionne avec le PC (Carte du ciel) ou le palm (Astromist).
Et bien sûr une batterie 6v 7Ah, qui devrait alimenter aussi à terme
le chauffage du secondaire.

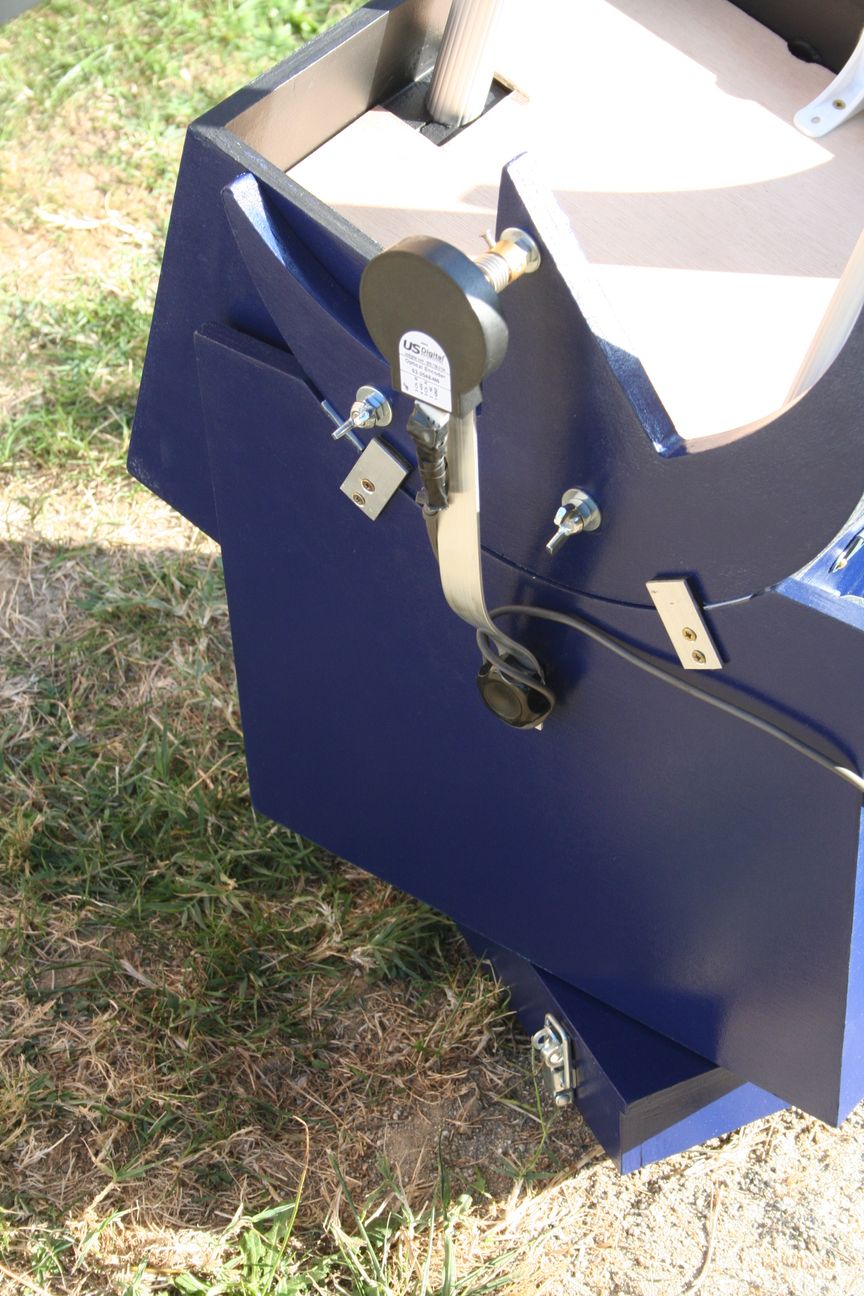

L'encodeur d'altitude (US digital). Avec un accouplement flexible.(Conrad)

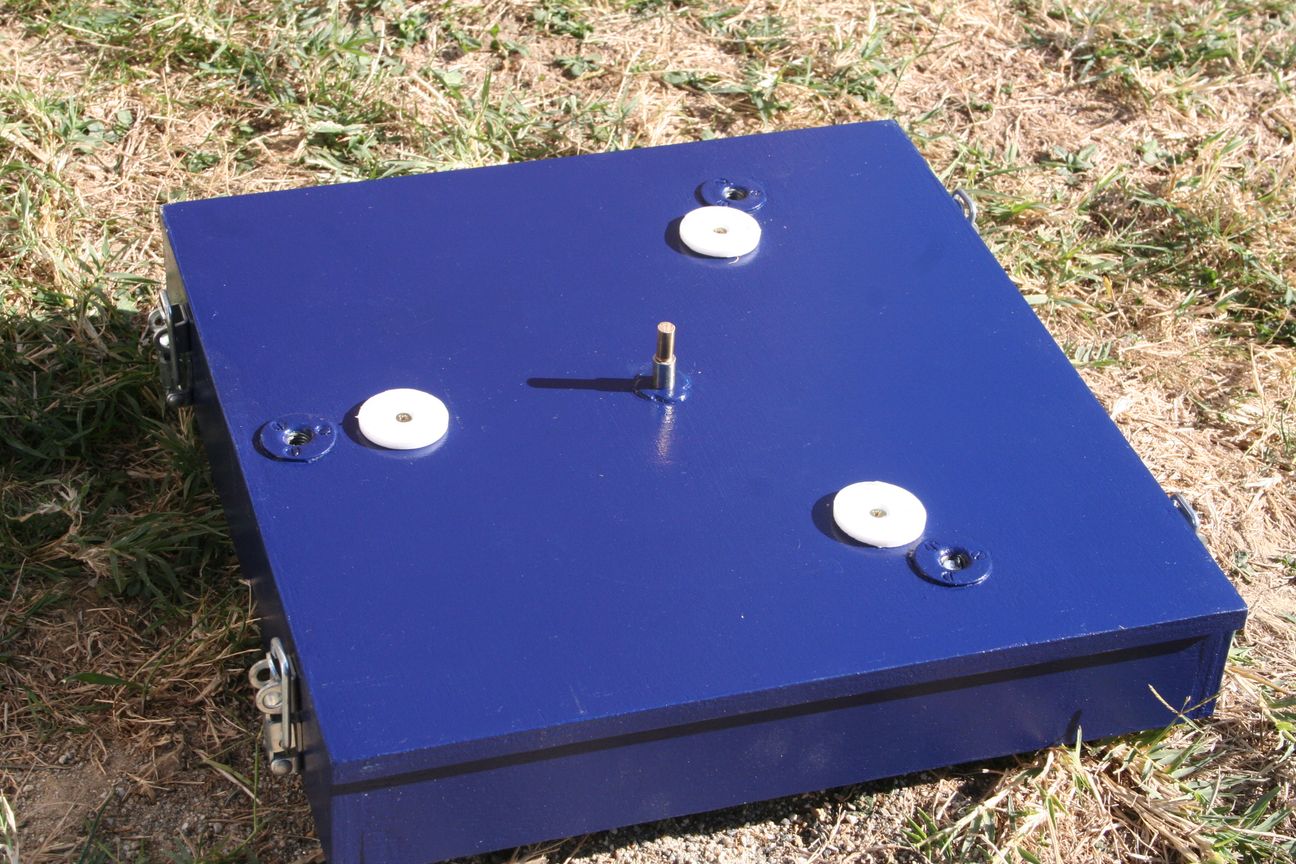

Note : Le même couvercle-fond tiens dans les deux positions.
cf. premières photos.
