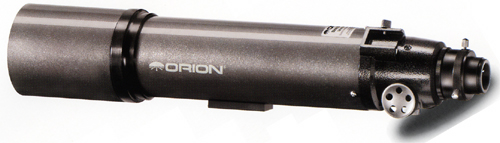

Tube optique en aluminium. Objectif de 80 mm de diammètre en verre ED dans une cellule en aluminium. Focale 600 mm. Porte oculaire Crayford 2" et 1.25". Poids 2,5 kg.
Je voulais un deuxième instrument, plus facile à transporter que le télescope. Un instrument que je puisse caser dans la voiture avec la famille. Ou pour observer entre deux passages nuageux ou pour une heure. De plus je souhaitais une lunette que je puisse utiliser en parallèle sur mon télescope, (donc poids limité) et performante pour la photo. Je voulais aussi me faire plaisir en visuel, malgré les inévitables concessions dues au diamètre. La ORION 80 ED correspond bien à ce cahier des charges.
Il ne me restait plus qu'à trouver la monture. Les premiers essais sur pied photos ne m'ont pas satisfait, surtout avec la binoculaire. Je la voulais légère, mais rigide, avec des mouvements doux, équilibrée, démontable pour le transport. Je suis trés satisfait du résultat. La stabilité est excellente même avec la bino et je prends beaucoup de plaisir avec cette lunette qui complète trés bien mon Newton 200. J'ai eu deux sources d'inspiration :
http://www.cloudynights.com/mounts/homebuilt.htm
http://home.comcast.net/~bberg100/Astronomy/ATM/alt-az.htm
Construction d'une monture
Le poids de ma monture est de 6 kg sans contrepoids. Je peux l'utiliser sans contrepoids avec un oculaire seul.(sans bino ou appareil photo). Le contrepoids (plaque+haltères) pèse 2 kg et le contrepoids sur le tube 1 kg J'arrive ainsi à un poids comparable au poids des montures azimutales "stables" du commerce qui utilise beaucoup l'aluminium. J'aurai pu gagné en poids en optimisant les épaisseurs de bois mais le facteur "récup" à joué. Je pense que du cp de 12 ou 15mm aurait suffit pour la fourche. De plus un bricoleur a toujours Une chute de contreplaqué et deux ou trois tasseaux dans le fond de son garage. C'est facile à réaliser. Le plus long c'est la réflexion, parce que je suis parti avec une vague idée de ce que je voulais, et je me suis adapté à ce que je trouvais. A reproduire à l'identique cela doit pouvoir s'étaler sur deux ou trois weekend selon la motivation l'outillage et les capacités bricolistiques. Je n'ai pas mis de dimension, parce que cela peut s'adapter pour d'autres lunettes mais je suis à votre disposition. Tout ce que je peux dire c'est que les mouvements sont d'une douceur parfaite et la stabilité irreprochable même avec la bino. Conclusion : c'est stable, d'un poids raisonnable, pas cher, pas compliqué et si en plus vous aimez bricoler, c'est que du bonheur.Je vous conseille vivement la lecture de l'article Cloudy Nights lien ci-dessus. Et comme le dit David Novoselsky :"Never judge a book by its cover indeed! "
[HAUT DE PAGE]
Des photos valant mieux qu'un grand discours, je vous livre les secrets de ce concentré de technologie. Cliquez sur les imagettes ... Si vous voulez plus d'infos, Email.

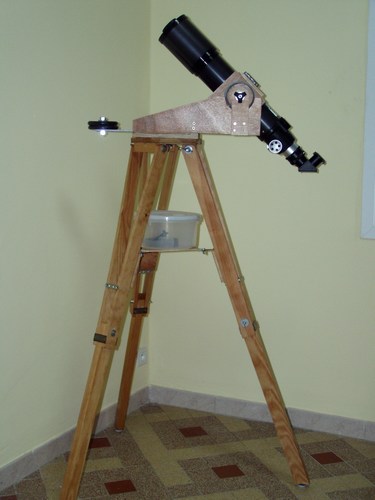

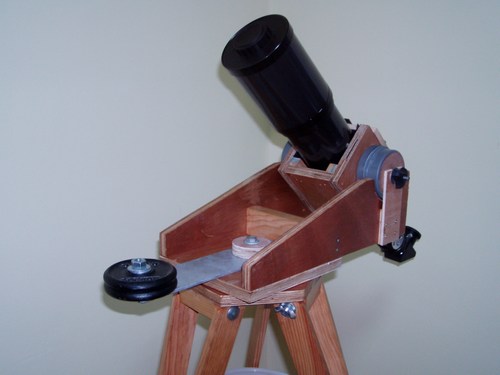

Vue d'ensemble. Les pieds sont en tasseau de pin. L'écartement des pieds au niveau de la table assure une bonne stabilité (merci P. Bourge!)

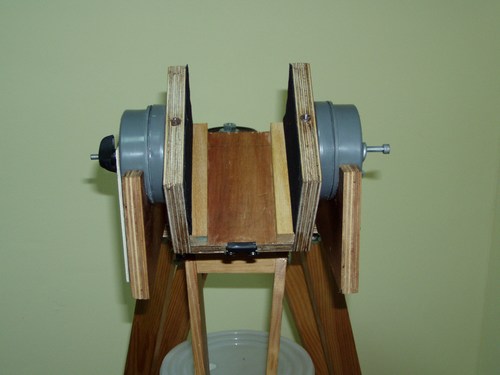

La fourche est en contre plaqué de 18 mm et le cube autour de la lunette en 12 mm. Les axes (tourillons) sont des bouchons de tube PVC renforcés par un disque en bois. Des poids de gym et une ferrure d'assemblage trouvée en magasin de bricolage assurent un bon équilibrage pour une rotation douce.

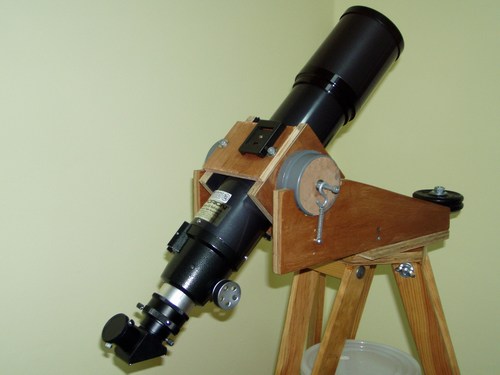

Système à ressort pour augmenter la friction, à cause du faible poids de la lunette.

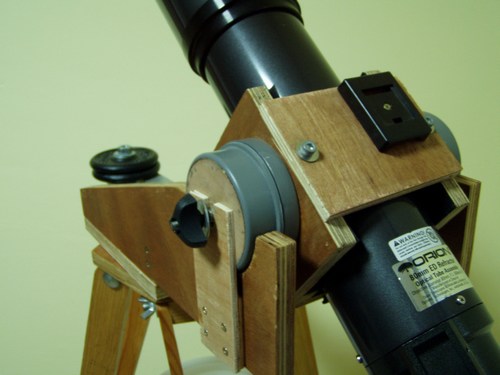

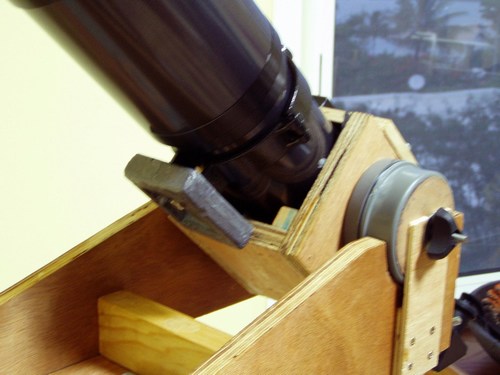

Le système de blocage en déclinaison. Sur le dessus, le support du Quickfinder RIGEL. La hauteur du cube est calculé de manière qu'un léger serrage du couvercle à la main suffise pour coincer la lunette sans l'abimer.

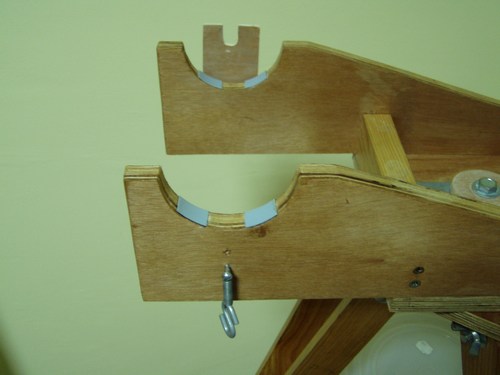

Des patins de teflon assurent une rotation douce des tourillons

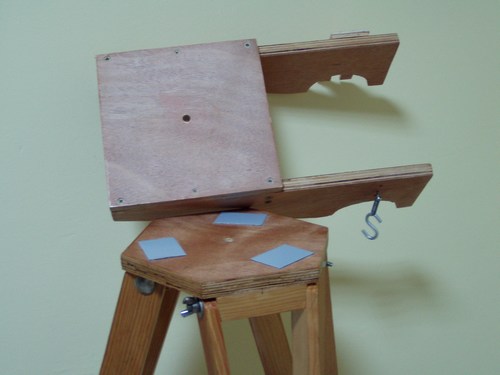

La fourche repose sur 3 patins de téflon disposés à 120°. Un boulon de 10 sert d'axe de rotation.

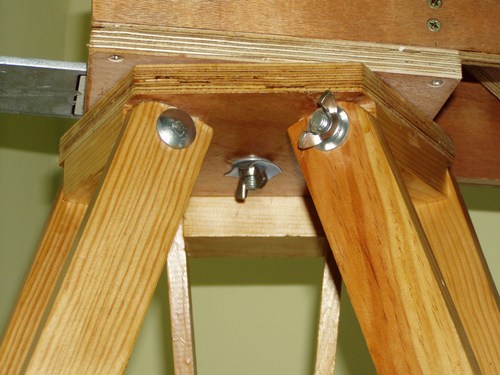

Le dessous de la table : une rondelle, un morceau de teflon et un ecrou papillon
Le cube bien ajusté est tapissé de feutrine. Un morceau de plastique noir fait office de retenue de sécurité
Un poids (de plongée) fixé à un collier(Orion) assure l'équilibrage en cas de forte charge sur le porte oculaire comme la binoculaire
[HAUT DE PAGE]

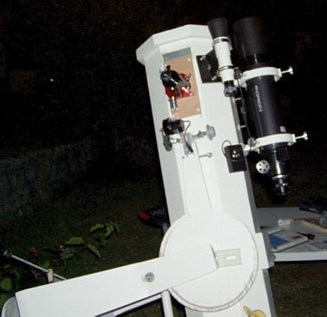

J'ai acheté deux colliers William Optic chez Kendrick (voir liens). Ils se règlent facilement. par contre je dois démonter une molette de la lunette pour la passer dans les colliers. les colliers se mettent en place facilement sur le tube.(ecrous papillons) L'intérêt, c'est bien sûr de bénéficier de l'entraînement équatorial.
